Проект дома с мансардным этажом

Готовый проект дома с мансардным этажом (артикул 107-18) представляет собой комплект технической документации для возведения капитального двухэтажного здания общей площадью 243,38 м². Архитектурная концепция объединяет практичный европейский стиль с выразительными элементами стиля шале. Планировочные и конструктивные решения разработаны с учетом потребностей семьи из 5 человек: коттедж одинаково хорошо подходит как для круглогодичного постоянного проживания, так и для комфортного загородного отдыха. Застройщикам, планирующим строительство в регионе Москва и Московская область, интернет-магазин «Строймаркет 5мм» предлагает проработанный базовый комплект чертежей, включающий архитектурный и конструктивный разделы.

Архитектурный облик и габариты здания

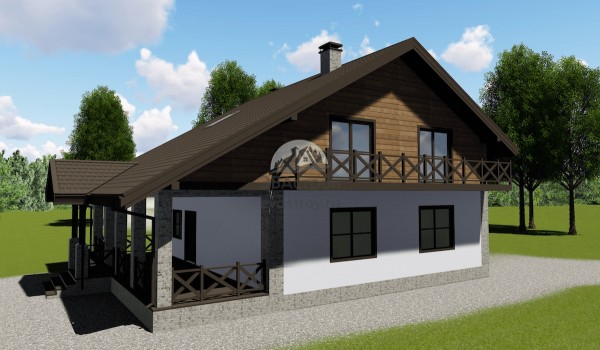

Внешний вид коттеджа формируется за счет классических пропорций, характерных для альпийских шале и современной европейской загородной архитектуры. Линейные размеры здания в плане составляют 15,65 м в длину и 11,12 м в ширину. Выразительность экстерьеру придает комбинированная наружная отделка: светлая фасадная штукатурка на основном уровне контрастирует с фактурной клинкерной плиткой и оформлением верхней части здания. Завершает композицию двускатная мансардная крыша, покрытая практичной металлочерепицей. Рациональное использование подкровельного пространства позволяет получить полноценный второй (мансардный) этаж без излишнего утяжеления общей конструкции здания.

Конструктивные решения и материалы строительства

Инженерная часть проекта 107-18 базируется на применении долговечных, проверенных материалов с высокой несущей способностью и теплотехнической надежностью:

• Фундамент: в основании дома заложена сплошная монолитная железобетонная плита толщиной 300 мм, обеспечивающая равномерное распределение нагрузок на грунт и высокую пространственную жесткость конструкции.
• Наружные стены: возводятся из кирпича толщиной 380 мм, что гарантирует прочность несущего контура, благоприятный микроклимат внутри помещений и хорошую звукоизоляцию.
• Межэтажные перекрытия: запроектированы в виде монолитной железобетонной плиты толщиной 200 мм, отличающейся высокой надежностью, отсутствием вибраций и долговечностью.
• Кровельная система: двухскатная мансардная конструкция с покрытием из металлочерепицы, устойчивой к атмосферным осадкам и перепадам температур.
• Фасадная отделка: сочетание фасадной штукатурки и клинкерной плитки защищает стены от внешних воздействий и придает дому аккуратный, завершенный облик.

Назначение дома и состав проектной документации

Пространство площадью 243,38 м² рассчитано на удобное размещение 5 человек. Двухэтажная компоновка с мансардой позволяет четко разграничить общую дневную зону на первом уровне и приватные комнаты отдыха на верхнем этаже. Дом спроектирован специально для круглогодичной эксплуатации, но также может использоваться в качестве просторной резиденции для сезонного загородного отдыха.

В состав базового комплекта документации входят два ключевых раздела: Архитектурное решение (АР) и Конструктивное решение (КР). Раздел АР содержит точные поэтажные планы, фасады, разрезы и геометрические параметры строения. Раздел КР включает детальные чертежи фундамента, стеновых конструкций, монолитных перекрытий, стропильной системы крыши, а также спецификации основных строительных материалов, необходимые строительной бригаде для точного соблюдения технологии возведения.

Критерии выбора проекта перед началом строительства

При выборе проекта 107-18 рекомендуется сопоставить его габариты (15,65 × 11,12 м) с конфигурацией вашего земельного участка с учетом нормативных отступов от границ территории. Также важно заранее оценить логистику поставки кирпича и организацию бетонных работ для заливки фундаментной плиты 300 мм и межэтажного перекрытия 200 мм. Использование готовой документации АР и КР позволяет застройщику заранее рассчитать смету на материалы, избежать конструктивных ошибок на стройплощадке и контролировать каждый этап возведения будущего дома.
