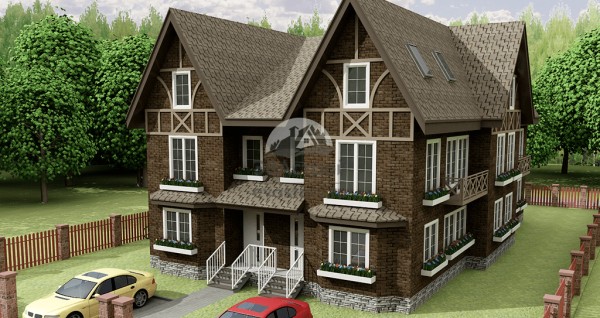

Готовый проект таунхауса на четыре семьи в 3 этажа с мансардой

Готовый проект таунхауса на четыре семьи в 3 этажа с мансардой (артикул 101-33) представляет собой проработанный комплект проектной документации для возведения блокированного жилого здания общей площадью 659 м². Проект разработан в европейском архитектурном стиле и рассчитан на строительство просторного дома с линейными габаритами 21 на 14 метров. В интернет-магазине «Строймаркет 5мм» данная документация представлена для частных застройщиков и девелоперов, планирующих реализацию строительных объектов в таком регионе, как Москва и Московская область, а также на других территориях со схожими условиями застройки.

Архитектурный облик и габаритные параметры проекта 101-33

Архитектурная концепция здания выдержана в традиционном европейском стиле, который сочетает выразительную геометрию кровли и практичность фасадных решений. Здание имеет три этажа, включая функциональный мансардный уровень, что позволяет рационально использовать вертикальное пространство без избыточного увеличения пятна застройки. Линейные размеры строения составляют 21 м в длину и 14 м в ширину. Такие габариты требуют предварительной оценки конфигурации земельного участка для соблюдения нормативных отступов от границ территории и соседних построек.

Внешняя отделка фасадов по проекту предусматривает использование лицевого кирпича. Этот материал формирует строгий и завершенный облик здания, а также защищает основные стеновые конструкции от атмосферных осадков, ветровых нагрузок и перепадов температур. Дополнительным архитектурным и функциональным элементом выступает предусмотренный планировкой балкон, который расширяет возможности отдыха на свежем воздухе для жильцов верхних уровней и придает фасаду дополнительный объем.

Конструктивные решения и материалы строительства

Надежность, долговечность и энергоэффективность будущего строения на четыре семьи обеспечиваются сбалансированным выбором основных строительных материалов и несущих конструкций, заложенных в техническую документацию:

• Фундамент: в основу здания заложен ленточный железобетонный фундамент, способный равномерно воспринимать и распределять нагрузки от трехэтажной конструкции и тяжелых перекрытий.
• Наружные стены: проектирование выполнено под использование газобетона — ячеистого материала, обладающего высокими теплоизоляционными свойствами, точной геометрией блоков и технологичностью при возведении стен.
• Межэтажные перекрытия: применение монолитных железобетонных перекрытий обеспечивает высокую пространственную жесткость всего каркаса здания, отсутствие зыбкости полов и качественную звукоизоляцию между этажами.
• Крыша и кровля: конструкция крыши — мансардная, а в качестве финишного кровельного покрытия выбрана битумная (гибкая) черепица, которая отличается малым весом, герметичностью на сложных скатах и способностью гасить шум дождя, что особенно важно для жилых помещений мансардного этажа.

Функциональное назначение и специфика таунхауса на четыре семьи

Формат таунхауса на четыре семьи является оптимальным решением для долевого строительства, размещения нескольких поколений большой семьи в одном здании с сохранением приватности каждого домохозяйства или для инвестиционной застройки. Объединение четырех жилых секций под одной общей мансардной крышей и на едином ленточном фундаменте позволяет существенно оптимизировать затраты на строительно-монтажные работы в пересчете на один квадратный метр площади по сравнению с возведением четырех отдельно стоящих коттеджей. При этом общая площадь в 659 м² дает достаточный простор для комфортного зонирования жилых и вспомогательных помещений внутри каждой секции.

Состав документации и рекомендации по выбору

Базовый комплект готового проекта 101-33 включает два ключевых технических раздела: архитектурный (АР) и конструктивный (КР). Архитектурный раздел содержит точные поэтажные планы, фасады, разрезы здания, геометрические параметры помещений и спецификации проемов. Конструктивный раздел включает детальные чертежи ленточного ж/б фундамента, схемы армирования монолитных перекрытий, узлы кладки газобетонных стен, стропильную систему мансардной крыши и сводные ведомости расхода основных строительных материалов. Дополнительно предусмотрена возможность заказа инженерных систем (ИС) для комплексной проработки внутренних коммуникаций.

При выборе данного проекта перед началом строительных работ рекомендуется сопоставить габариты здания (21х14 м) с параметрами участка, а также провести геологические изыскания грунта на площадке застройки. Это позволит подрядчикам точно привязать ленточный железобетонный фундамент к конкретным условиям рельефа и несущей способности основания, обеспечив точное соблюдение проектных решений на всех этапах возведения таунхауса.
